1 概述

1.1 項目背景

隨著信息技術的快速發展，推動了中小學教育信息化的不斷轉型，同時各種基于計算機和網絡技術的中小 學課程不斷增多，實踐性又強，同時學生對于豐富、個性化的桌面訪問工具和方式的需求越發迫切，IT 部門來 自降低成本、提高效率、加強安全性和控制力的壓力日益增長，當前老舊計算機教室的基礎設施已無法滿足日 益復雜的教學應用環境，如何利用新一代的信息技術，建設一個技術適度超前，系統便于管理維護，又能滿足 多樣性教學環境需求，資源利用率高，經濟安全可靠的現代化計算機機房，已成為學校信息化實施建設的需要。

伴隨著云計算技術的提出、發展和實際應用，對建立一個標準化的、開放構架的、高效靈活的計算機教學 平臺有著重要意義和推動作用，桌面虛擬化技術的發展，相比傳統機房計算機的應用方案以其低成本，高可靠 性，維護簡單，高安全性、部署靈活多變的特點，在教育行業越來越受青睞，貫徹教育部關于教育信息化要加 強信息技術在教育教學方面的探索和嘗試的指導思想，建設符合教育信息化發展和 IT 技術發展趨勢的計算機教 學平臺，將是未來教學信息化建設的重點方向。

1.2 現狀分析

近年來，我國中小學信息化建設取得了豐碩的成果，基本完成了教育信息化基礎設施建設：包括校園數字 化網絡、計算機實驗教室、多媒體教室等重點建設內容，實現了“校校通”，“班班通”、“人人通”基本平臺建 設；目前計算機教學逐步向信息技術與教育教學應用融合的階段發展，但是在推進中小學教育信息化建設的過 程中，目前傳統計算機教室仍面臨以下問題：

?    教學軟件更新或操作系統升級，導致計算機更新?lián)Q代快

隨著計算機和網絡技術的基礎教學軟件不斷增多，且更新速度快，導致部分新軟件或操作系統不能部署在 現有老舊計算機，計算機往往用不了幾年就需要更新?lián)Q代，使用生命周期短。

?    異構計算機數量多，缺乏標準化，管理維護困難

隨著中小學基礎教育信息化的發展，學生人數和基于計算機的教學課程不斷增多，相應的計算機數量也越 來越多，從而帶來了各種管理維護難題，主要體現在：

由于傳統機房的 IT 架構已不能滿足多樣性教學課程要求，計算機教室環境僵化，無法靈活部署各種軟件和 升級操作系統環境，每次教學軟件和系統環境的升級更新，都需要通過網絡拷貝或網絡同傳重新部署，費時費 力，效率低。

由于計算機采購批次不同，計算機的品牌和配置往往差異較大，導致管理難度高，維護復雜，工作量大。

由于計算機教室缺乏專業的管理人員，目前一般由計算機代課老師負責管理，導致老師工作壓力大，維護 困難重重，效率低下，影響了教學過程。

?    計算機系統臃腫，師生體驗差，影響教學效果

傳統計算機教室要承擔多個專業的教學任務，計算機往往安裝多個教學軟件，由于軟件沖突，內存資源不 足等問題，導致教學中斷，機器速度明顯變慢，運行效率很低，師生使用體驗差，影響了教學效果。

?    計算機系統環境容易受到破壞，無法有效管控

由于中小學生對新鮮事物好奇心比較強，破壞意圖強烈，在日常教學過程中，老師很難有效管控學生的上 機行為，各種由于誤操作、人為破壞、U 盤病毒和木馬感染等造成的教學系統崩潰時有發生，增加了機房管理 維護工作量和難度。

?    學校機房資源利用低，總體運維成本高

每年學校機房由于計算機硬件損壞更換，或者教學系統升級而導致近 25%的老舊計算機被淘汰，但隨著年 限的增加，每 3-4 年計算機都會被更新淘汰一批，而且期間的軟件部署、升級以及教學環境的管理維護都需要 專業負責。從而導致每年學校機房都面臨著老舊資源浪費，還需不斷投入更多資金改造維護等，造成總體運營 成本不斷增高。

這些問題造成了我國在中小學教育信息化過程中，管理難度高，教學體驗差，系統安全性低，同時教育資 金的重復投入，而資源利用率卻不高，從而影響了教學服務質量和效果。因此，建立一個標準化的、高效靈活 的計算機教學平臺，提高資源利用率，降低管理維護成本，提升教學服務水平和質量顯得十分重要。

1.3 建設目標

本方案的總體目標是使用最新的云計算虛擬化技術，打造學校的虛擬化云教室，實現 IT 終端的云端管理。 在學校內使用云教室方案代替?zhèn)鹘y(tǒng) PC 機，充分利用主機計算能力、存儲空間，進行集中管控。終端使用免維 護，功耗更低的云教室終端交付學生上課使用的教學桌面，提升在校師生的上課用機體驗。通過云教室集中管 理平臺對所有云主機，虛擬桌面，用戶，終端進行統一管理，使用云教室多媒教學管理組件控制學生教學桌面， 從而大大降低運維難度，降低 TCO，節能減排，促進教育信息化發展。

                2 產品簡介

2.1 云教室概述

云教室是一套利用云計算技術，為學校教學、備課、辦公提供所需 IT 環境的整體解決方案。 云教室方案將若干高性能的云主機作為云端計算中心，終端則采用綠色節能的云終端。教師和學生通過云

終端即可使用集中部署于云主機的應用環境，體驗與高性能 PC 完全一致。通過這種方式，學校的電腦教室、

多媒體教室、備課室、辦公電腦都可以在云端統一進行部署和管理，實現教學資源處處通。

云教室提供了可隨時隨地訪問的個性化教學環境；提升了運維管理效率；降低了總體擁有成本；是業內代 表發展方向和潮流的領先方案；保障了教育信息化的可持續發展。

2.2 架構及組件

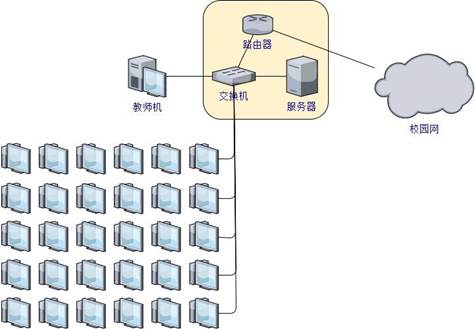

一個典型的 50 用戶的云教室的組網如下圖，

云教室包括：

1、506臺學生機（云終端，顯示器，鍵鼠）

2、1 臺教室 PC 機

3、一臺服務器

4、一臺交換機

5、一臺路由器，可選配置。如果校園網可以提供子網和路由，可以不需要配置路由器。

2.3 主要功能

           3 云教室的平臺特性

All-in-One 的系統設計

騰創云教室采用精簡高效的云平臺設計，通過部署虛擬設備的方式為用戶部署桌面云提供了所需的全部功 能，騰創 TC-Cloud 的桌面云系統提供多虛擬化平臺的兼容性，為用戶提供多種選擇。尤其是兼容 Windows 虛擬化平臺，為客戶提供了企業級的，簡單以維護的解決方案；熟悉 Windows Server 安裝部署的管理員就可 以獨立完成系統的運維。服務器虛擬化（Hypervisor）是桌面虛擬化系統（VDI）的關鍵組件之一。服務器虛 擬化的穩定性、兼容性，直接影響到了桌面云虛擬化業務的穩定性、兼容性。TC-Cloud 桌面虛擬化系統支持 業界主流的虛擬化系統，包括 Hyper-V、VMware、XenServer、Proxmox（KVM）。這些虛擬化系統具有良 好的穩定性和兼容性，易于部署和維護，在教育業內有廣泛的用戶群體。

TC-Cloud 虛擬桌面管理方案采用一體化（All-in-One）設計，管理系統運行在一個 Linux 系統中，并以

虛擬機鏡像的形式發布。TC-Cloudl 管理系統集成了桌面云系統所需的多種功能模塊，包括會話管理、負載均 衡、數據庫、鏡像管理等。系統部署時，只需要部署單一的 TC-Cloud 功能組件即可。不需要像傳統的 VDI 那

樣部署多個功能組件。

TC-Cloud 的一體化設計，簡化了系統的部署，節省了商業的操作系統和數據庫的授權費用，讓維護更簡 單。允許集成商自主定制符合自身方案特色的桌面一體機，實現快速的交付。

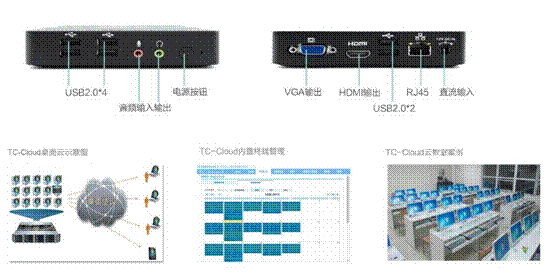

高性能 ARM 云終端

采用國產 ARM 64 位處理器，提供千兆采用 ARM 高端 Cortex 四核 64 位處理器，主頻高達 1.5GHz-1.5GHz， 支持 1G DDR3 內存及 8G 存儲。支持 2K 分辨率（2560*1440)，內置百兆-千兆網口。

TC-Cloud 桌面云提供了豐富的配套云終端。包括 ARM 云終端 TC3500、x86 云終端 TC870。TC-Cloud 虛擬桌面管理系統內置了對于云終端的自動發現和配置，可以實現即插即用。憑借配套的終端管理系統，可以 實現都云終端的集中管理。實現遠程開關機、配置、升級、監控等功能。提高終端的維護和管理效率。

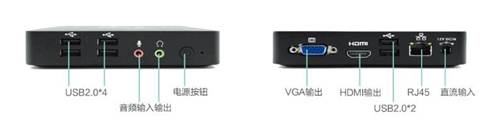

TC3500	性能強大，內涵豐富
	采用 ARM   高端 Cortex 四核 64 位處理器，主頻高達   1.5GHz-2.0GHZ，支持1G DDR3
	內存及 8G 存儲。支持 2K 分辨率（2560*1440)，內置百兆-千兆網口。
	綠色節能，環保靜音
	無風扇設計，為您提供無噪音安靜辦公和教學環境。型功耗僅有  5W，超低功耗產品，綠色節能，
	大大降低電量消耗
	即插即用，便捷管理
	軟硬件一體化設計，支持即插即用，無須配置，安裝即可使用。部署方便，替換簡單，硬件零管
	理維護量。
	遠程喚醒，簡單開機
	提   供   全   新   遠   程   喚   醒   功   能   ，   可   遠   程   開   啟   終   端   設   備   。
	適用場景：大中小企業辦公、中小學云教室、培訓機構、會議室、電子考場
TC870	雙模工作，強大靈活
	采用 Intel  處理器，支持工作做桌面云模式和本地模式。滿足各大中小企業辦公環境、多種教學、
	考試、語音、實訓多種使用場景。
	綠色節能，環保靜音
	無風扇設計，為您提供無噪音安靜辦公和教學環境。型功耗  10W，超低功耗產品，綠色節能，大
	大降低電量消耗
	雙屏高清
	支持支持雙屏高清顯示。
	適用場景：各大中小企業辦公  、大學，職校，考場，語音教室

3.3 貼近教學場景的虛擬化桌面系統

騰創云教室作為一種專業的桌面虛擬化系統，不僅滿足了通常企業級桌面需求，還專門針對多媒體教學場 景提供有針對性的軟件特性，以便滿足教學場景的特殊需求：

?    簡易的安裝和簡單維護，有 Windows 使用經驗的老師就可以操作維護；

?    專門針對教學任務安排的桌面調度功能，提供和課程表一致的桌面調度；

?    迅速的桌面還原功能，再也不用回到 PC 時代的桌面維護模式；

?    用戶數據盤功能，可以實現和學生掛鉤的數據盤；

?    直接到終端的屏幕廣播保證了與 PC 時代相同的廣播體驗；

?    綠色節能的終端和顯示器一體機，極大簡化了學生課桌的布線，降低了教室的總體能耗。

3.3.1 分布式（Distributed）

TC-Cloud 集群采用對稱集群（Symmetric Clustering）架構，所有的節點都是活動的，所有節點都參與 桌面會話請求的處理過程。節點故障時，集群中的其他節點接管工作負載，并繼續處理桌面會話。集群的節點 之間處于負載均衡的狀態。集群中的節點可以共享工作負荷，提升整個集群的性能和伸縮性。

TC-Cloud 的對稱集群架構為系統的部署、運行、維護帶來了一系列的優勢。 部署簡單：第一個節點安裝時，創建集群，后續節點加入集群即可。每個節點部署的軟件一樣。 負載均衡：集群的節點之間共同分擔桌面會話的負荷。 故障備份：一個節點故障，集群其他節點會接管工作負荷。靈活的實現 N+1、N+M 的冗余備份。 線性伸縮：增加集群的節點，即可擴容系統的整體容量。 統一管理：連接集群的任何一個節點，即可對整個集群進行統一管理。

多協議（Multiple Protocol）

TC-Cloud 管理系統支持多種桌面協議：RDP、SPICE、PCoIP。具體能支持哪種協議與虛擬化平臺相關。 使用 Proxmox 虛擬化時，可以支持 SPICE、RDP。使用 VMware 虛擬化時，可以支持 PCoIP、RDP。使用 Hyper-V、XenServer 平臺時，支持 RDP 協議。

TC-Cloud 典型部署

TC-Cloud 支持不同的組網場景，包括單機部署、高可用集群部署、超融合部署、多節點集群部署。靈活 的部署方式能夠適應不同應用場景的組網需求。

3.4.1 單機部署方案

圖1. 單機部署方案

該方案適合于小規模單服務器的部署。該方案的特點是，部署快捷，維護簡單。適用于各大中小企業辦公、

學校的云教室、呼叫中心等場合。一般建議單服務器用戶不超過 60。 單機方案適用于以下虛擬化平臺：

l  Hyper-V Server 2012R2、Hyper-V Server 2016

l  Windows Server 2012R2、Windows Server 2016、Windows Server 2019

l  VMware vSphere 6.0、6.5、6.7

l  Proxmox 5.3 以上

l  XenServer 6.2

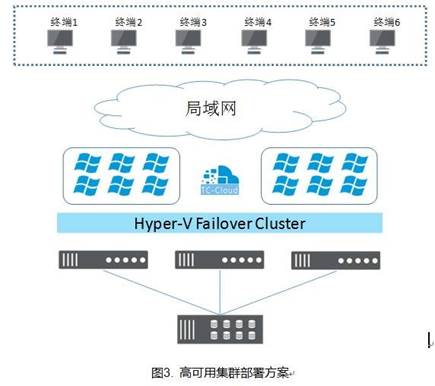

3.4.2 高可用集群部署方案

該方案需要配置共享存儲。在虛擬化系統中配置高可用群集，形成虛擬化資源池。資源池內的虛擬機可以 在不同的服務器上熱遷移。當一臺服務器故障時，集群的 HA 機制可以將虛擬機在其他節點上啟動。TC-Cloud 和桌面虛擬機都依賴于虛擬化的 HA 機制來保證可靠性。

該方案適合于企業辦公，以及其他對于數據可靠性要求較高的場合。服務器按照 N+1 配置，預留一臺服務 器作為冗余。

該方案適用于以下虛擬化平臺：

l  Hyper-V Server 2012R2、Hyper-V Server 2016

l  Windows Server 2012R2、Windows Server 2016、Windows Server 2019

l  VMware vSphere 6.0、6.5、6.7

l  Proxmox 5.3 以上

3.4.3 超融合部署方案

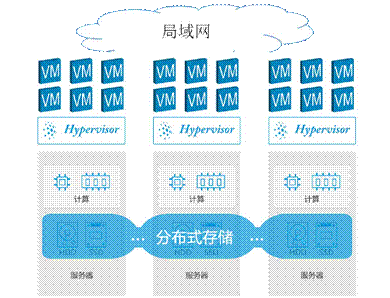

圖2. 超融合部署方案

超融合方案采用分布式存儲系統，通過運行在服務器上的分布式存儲軟件把服務器內的 SSD、HDD 資源

聚合成一個邏輯上統一的存儲池，然后提供給虛擬化系統。超融合方案可以節省昂貴的共享存儲的費用，具有 更好的可靠性、可擴展性。

TC-Cloud 的超融合部署方案支持以下幾種配置： 1、VMware vSphere，啟用 VSAN 實現分布式存儲。

2、Windows Server 2016 數據中心版本，啟用 Storage Space Direct（S2D）實現分布式存儲。 3、采用 Proxmox 虛擬化，啟用 Ceph 構建分布式存儲。

采用超融合部署時，建議服務器通過 10GE 的以太網連接。 采用超融合方案部署時，虛擬化系統也支持高可用集群。能夠實現虛擬桌面和 TC-Cloud 管理節點的高可

用。

3.4.4 管理節點集群部署方案

            圖3.  管理節點集群方案

管理節點的集群方案可以將套單機部署的桌面云系統聚合成一個邏輯上統一的桌面云系統，實現資源的跨

節點分配和調用。采用該部署方案時，TC-Cloud 管理系統實現了跨節點的高可用性。管理員登錄任何一個管 理節點，都可以對整體系統進行操作和管理。桌面用戶從任何一個管理節點都可以連接到自己的虛擬桌面。當 一臺服務器故障時，其他的服務器上運行的桌面云服務不受影響。

管理節點集群方案適合于公有桌面池的方案。在服務器故障后，用戶可從其他的服務器獲得新的桌面，從 而保障桌面業務的連續性。專用桌面需要在服務器本地保存用戶的個人數據。在服務器故障后，專用桌面池的 桌面將無法為用戶提供服務，直到服務器恢復。

3.5 騰創 TC-Cloud 桌面云教室方案優勢

成熟&穩定

基于開放架構，支持主流商業虛擬化平臺、多種協議（RDP、PCoIP、SPICE）。兼容多種虛擬化平臺、服 務器硬件，避免被廠家鎖定。

靈活&通用

能夠面向不同的場景，選擇最合適的虛擬化平臺和桌面協議。充分利用 IT 維護人員在服務器虛擬化上的經 驗；兼容企業已有的 IT 基礎設施。

簡單&高效

采用向導方式的系統配置和模板編輯功能。如果您熟悉虛擬化技術，即可著手基于 TC-Cloud 系統搭建桌

面云系統，自主完成項目的實施。

3.5.1 建設原則

l      先進性 平臺設計應達到業界領先水平，遵循有關國際標準和國內外有關的規范要求；要求采用當今最新和尖端的

計算、存儲相關的成熟技術，符合計算、存儲技術的最新發展潮流，且整體設計切實可行并容易實現。

l      統一規劃、逐步建設、按需擴展 統一規劃的前提下，根據系統的實際需求，進行逐步實施，先進行試點工作，然后充分考慮已有試點的情

況和經驗進行推廣。逐步實現對不同場景接入的全面統一集成。 架構應滿足端到端（從平臺、應用、交付到終端、外設等）的橫向和縱向擴展的需求，充分考慮系統對應

用、終端、外設的兼容性。

l      標準化原則 平臺設計應嚴格按照國際和國家標準設計。區分不同場景的具體需求，建立標準化的辦公和教學環境標準，

為各類場景提供統一標準化的桌面和應用環境。實現快速的標準化部署和統一的監控管理服務。具體包括：遵 循標準的整體協議框架，具有良好的兼容性和開放性，能夠良好兼容不同廠商的硬件設備（服務器、存儲等） 和終端設備，為用戶或外部應用訪問系統資源提供標準開放的 API，支持第三方系統整合及擴展。

l      安全性原則 根據應用訪問的不同安全等級要求，和網絡訪問的安全規范，制定系統的安全性規范，完善信息安全策略

和信息安全標準，滿足數據安全和訪問安全的要求，提供可靠的系統安全管理模式。

l      智能高效管理原則 系統需充分考慮從平臺、應用、交付、終端、外設等各個組件的高效管理，特別是廣泛分布的不同類型的

終端的智能、高效管理更是不容忽視。

l      可靠性

平臺能夠保證 7*24 小時不間斷地、穩定可靠的長期運行，主要設備均應經過大規模組網運行驗證。

            4 云桌面平臺特性

騰創云教室內置騰創科技 TC-Cloud 桌面虛擬化管理系統，它兼容多種虛擬化平臺，實現了基于資源池的

桌面虛擬機管理策略，管理員和用戶都可以通過瀏覽器接入到 TC-Cloud 系統。天源騰創科技瘦客戶機內置了 TC-Cloud 客戶端，用戶只需要設置 TC-Cloud 系統入口地址即可通過終端接入。

4.1    基于模板的桌面克隆和自動化桌面發放

TC-Cloud 系統基于標準桌面鏡像創建桌面模板，再基于模板克隆創建桌面虛擬機。根據桌面池策略自動 化發放和回收桌面虛擬機。從制作桌面模板，創建桌面池，自動創建桌面虛擬機，到用戶登陸時系統完成桌面 的創建和指派，全部實現自動化。

                                                                                                                                                                                             圖 4-1   自動化的桌面發放

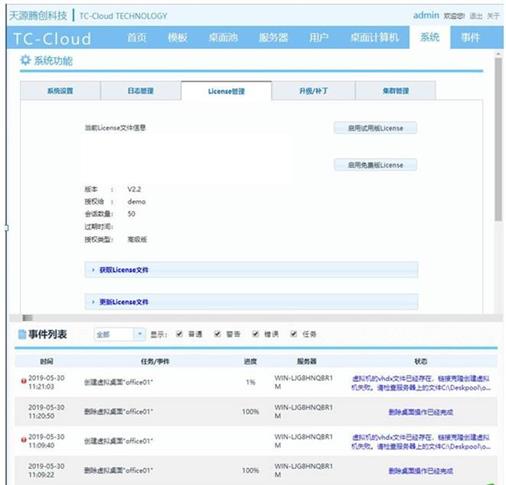

4.2 提供基于瀏覽器的圖形化管理界面

同時為系統初始化提供了全程的向導，管理系統自動引導用戶完成初始配置和用戶桌面的創建。TC-Cloud 不需要管理員有額外專業背景知識，絕大多數情況下，管理員可以自助完成。

圖 4-2   簡單明了的主控界面

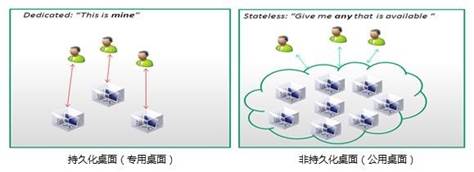

4.3 提供公用桌面和專用桌面

公用桌面：在用戶使用完桌面后，桌面虛擬機可以根據策略回收，適合學生上課桌面。公用桌面的創建由 TC-Cloud 依據桌面池配置自動化完成；同時公用桌面的回收（銷毀）也是依據桌面池的配置策略執行。

專用桌面：指用戶擁有的個人虛擬桌面，不會被系統自動回收，用戶的個人數據被持久化保存，比較適合 教師辦公桌面。

圖 4-3   專用桌面和公用桌面

4.4 支持與 Active Directory 域用戶管理的無縫集成

企桌面辦公環境，通常會使用域管理服務，TC-Cloud 可以無縫的集成 AD 域管理服務，用戶登錄 TC-Cloud 虛擬桌面系統和虛擬桌面，只需一次 AD 域用戶認證。

4.5 支持多存儲資源池，內存去重和 IO 加速

多存儲資源池，方便用戶對現有的存儲資源進行擴容，也不必改變原有的存儲資源，實現不斷業務的存儲 擴容。多級存儲資源，可以為不同的桌面池配置不同的存儲資源，提供差異化的存儲性能。也可以為母盤鏡像 指定單獨的高速存儲介質，提供極好的母盤鏡像訪問性能。

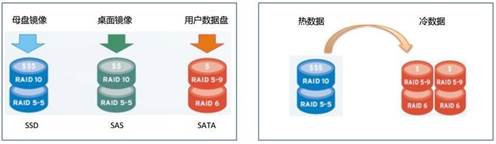

圖 4-3   多存儲池和分級存儲

基于虛擬化層的內存去重技術，可以為非持久化桌面提供高 IO 性能保證和高壓縮比的存儲空間利用。通常 情況下，虛擬機密度越高的部署場景，內存去重的收益越明顯。同時由于去重后的大量主鏡像數據可以緩存在 內存中，虛擬機開機、用戶體驗原來受硬盤 IO 限制的情況大為改善，不僅可以提供極速的開關機體驗，還大大 降低由于磁盤操作帶來的桌面操作延時。

圖 4-4   基于內存的數據去重和 IO 加速

4.6 支持用戶數據盤

用戶數據盤（D 盤），可以用于永久保留用戶數據，即使虛擬機被回收或刪除，適合保存學生上課需要持久 話保存的文件。

圖 4-5   自動化的桌面發放

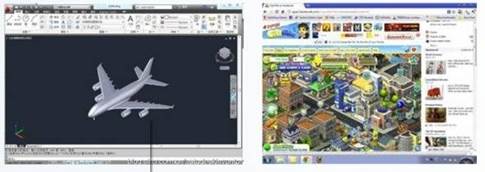

4.7 支持多網絡資源池、支持共享 GPU 虛擬化

TC-Cloud 可以為不同桌面池指定不同的網絡資源，實現桌面虛擬機的邏輯隔離。提供更好的網絡安全性。 另外基于虛擬化平臺的 GPU 資源，可以為桌面分發 vGPU 資源，支持類似 Google Earth、AutoCAD 的 3D 應用程序（高端、渲染級的三維設計軟件，需要具體驗證性能，通常使用 GPU 直通虛擬化更合適）。

4.8 支持線性擴容

圖 4-6   支持 Direct3D 軟件

用戶采用桌面虛擬化基礎設置的過程，也是一個不斷嘗試和擴容的過程。云教室的線性擴容能力，可以有

效優化用戶的投資，降低初始投資規模，按需部署。TC-Cloud 集群，支持負載均衡調度和桌面?zhèn)浞莶呗裕涸?/span> 采用采用集群部署時，TC-Cloud 可以實現集群內部的負載均衡調度，確保系統資源的充分利用。另外 TC-Cloud 集群支持虛擬桌面在各服務器節點間的定時備份，提高系統可靠性。

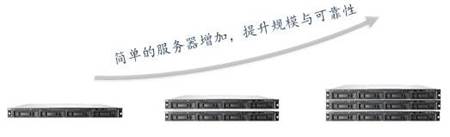

圖 4-7   線性擴容

       5 面向教學場景的重點特性

5.1 極高的軟件更新效率

通過制作或者編輯桌面模板，可以安裝各種教學軟件 ；基于模板快速克隆出新的學生桌面虛擬機，所有桌 面獲得新安裝的應用軟件；學生個人數據盤實現個人數據的持久化

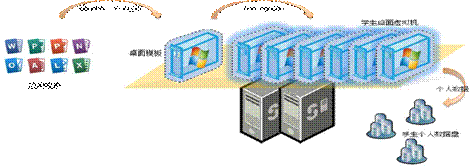

圖 5-1   快速制作模板

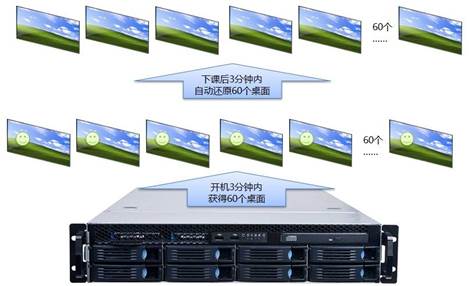

5.2 快速的桌面獲取和一鍵還原

業界超快的桌面獲取速度，云主機服務器開機 3 分鐘內即可獲得可用的桌面。如果開啟桌面還原功能，每

次下課后系統在 3 分鐘內還原全部桌面，所有桌席又是全新的干凈的桌面。

圖 5-2   快速桌面發放與還原

5.3 基于課程表的自動化桌面調度

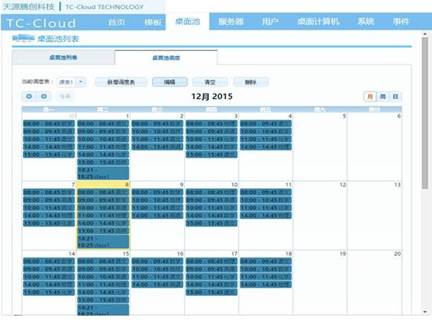

圖 5-3   桌面池的課程表調度

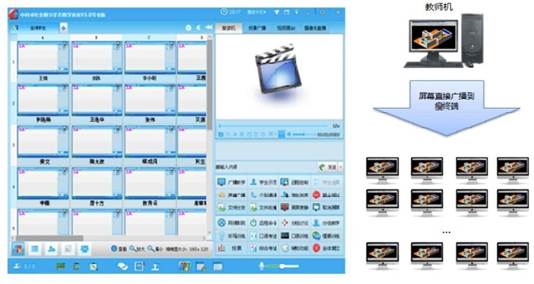

5.4 教師控制臺直接到終端的屏幕廣播

在虛擬化的電子教學環境中，最大的區別在于使用虛擬化主機代替了原來的物理 PC 主機，學生使用的 Windows 桌面被虛擬化到了數據中心的服務器上。原來 PC 教學環境中，教師臺和學生 PC 的互動，演化成教 師控制臺和學生虛擬桌面的互動。虛擬化 PC 相比傳統的物理 PC 而言帶來了許多便利，例如集中管控，快速桌 面發放，快速應用發放，桌面快速回收，快速還原等等，包括低功耗、綠色環保等優勢。但是由于虛擬化桌面 需要通過遠程桌面協議和云終端在學生臺面呈現 Windows 桌面，教師控制臺和虛擬化桌面大畫面互動，會帶 來延時體驗，同時增加服務器的處理壓力。其中最重要的就是教師控制臺的屏幕廣播功能。

通過優化系統架構，將教師控制臺的屏幕廣播數據直接廣播到云終端，不僅可以降低服務器的壓力，還可 以獲得高清和低延時的學生端體驗。該特性作為騰創云教室平臺的重要組成部分，可以為虛擬化電子教學系統 提供 1080p 級別的極速廣播體驗。

圖 5-4   廣播到云終端 5.5 項目的組網和配置

5.5 項目組網

本項目包括11個 56 用戶的云教室。每個云教室的組網如下：

每個云教室的硬件包括：

1、50臺云終端一體機

2、1 臺教師 PC 機

3、一臺服務器

4、3 臺 24 口交換機

5、一臺路由器，路由器接互聯網或者校園網。
